8月的骄阳,把长沙大地烤的滚烫滚烫。然而,一项与时间赛跑,在火热的高温下给数百栋房屋进行立面测量、给房屋“穿衣戴帽”,让约数千平方米的墙面尽显长沙特色的立面整治工程,在星沙桂花路两侧同时展开。

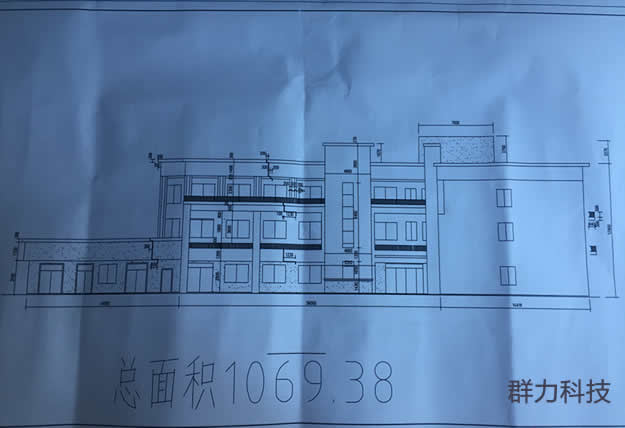

给房屋“穿衣戴帽”是指对建筑物立面进行美化和政治,这就要求测绘处建筑物的立面图作为相关工作的依据。由于在实际测量工作中应用的都是平面测绘,因此,将建筑物不同的立面投影到与立面平行的铅垂面上,然后按照比例尺缩小而得到的正射图影图,这就称为建筑立面图,简称立面图。

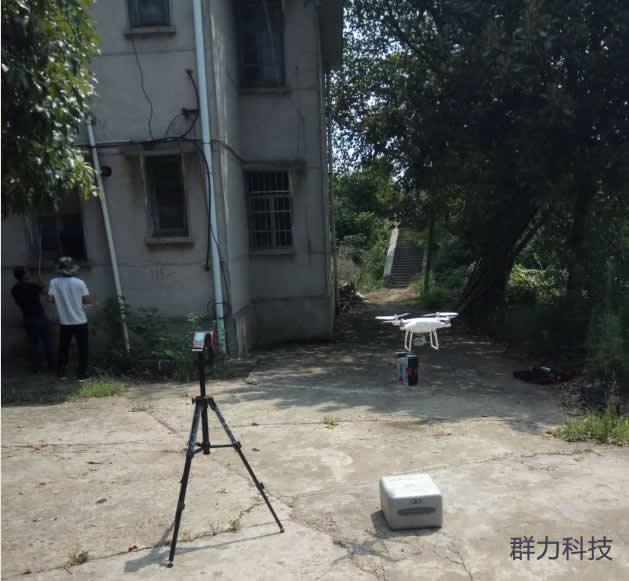

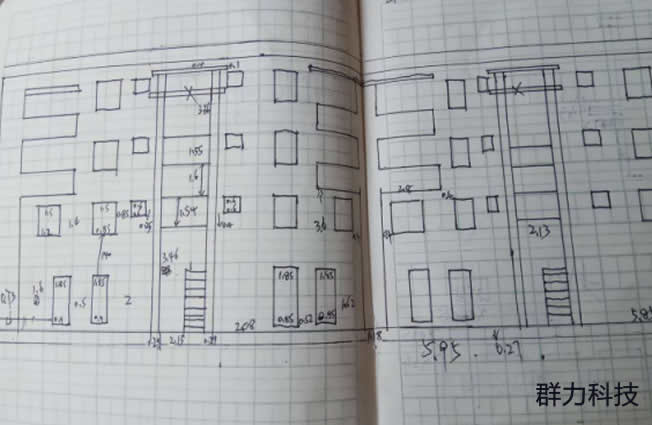

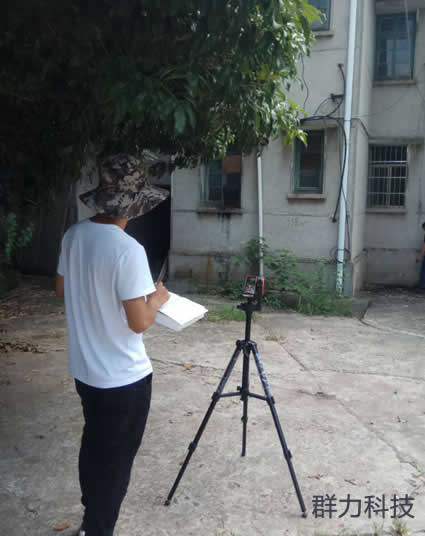

在立面测量前需观测选择能尽量看到立面全景的位置设站,采用假定坐标系和自由设站,角度定向为北方向;设站完成后,使用全站仪无棱镜进行碎步测量:先采集立面上各细部点数据,包括门窗、柱、檐等细部水平位置特征点,细部点对应点号,重合点对编号,草图勾绘时详细记录,并拍照以便内业参照; 窗户间的垂直间距,门窗高、建筑物高等数据采用全站仪无棱镜高差测量方式获取,现场经过加减计算直接求解得出外业高差;将得到的立面上各细部点数据在autocad软件展点后改正到正立面(由于采用自由设站,立面细部点数据在autocad软件展点后是非正立面):选择两个在同一条投影线上的点作为立面图的轴线,这两点尽量距离(楼体两端点),以其中一点作为旋转基点,使用正交功能对有点进行测站改正,改正后轴线与坐标轴y轴重合;参照立面照片,依据外业草图点号,对应步骤四得出的正立面上点号连点绘制立面图,垂直方向数据依据外业高差计算成果,便得出建筑物外立面图。
给房屋“穿衣戴帽”的目的是让城市更有品味,让居住环境更优美,因此在整个改造规划中需要测绘出精确的建筑立面图,给出准确的数据格式,才能给房屋进行规整、美化,才能形成舒适、宜人的城市街区空间环境。
