徕卡探地雷达DS2000在开挖管线规避方面的应用案例

（1）现场传统方法主要是按照80年代的图纸进行推测，然后人工进行开挖。由于当时测量水平有限，所以图纸偏差都较大，另外后续埋设的管线也无法体现在图纸中，大大增加了施工难度。

（2）有部分现场有军用电缆，属于军事机密，无法告知位置。所以用户希望可以使用探地雷达探出管线具体位置，没有管线的区域用机械开挖，其他用人工开挖，避免挖断管线。

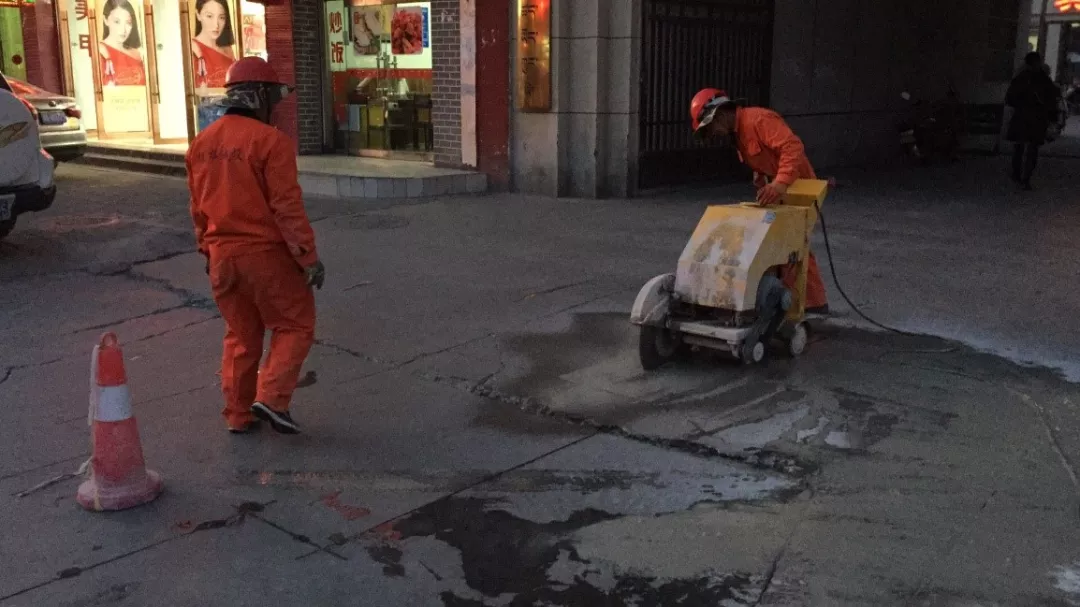

人工开挖现场

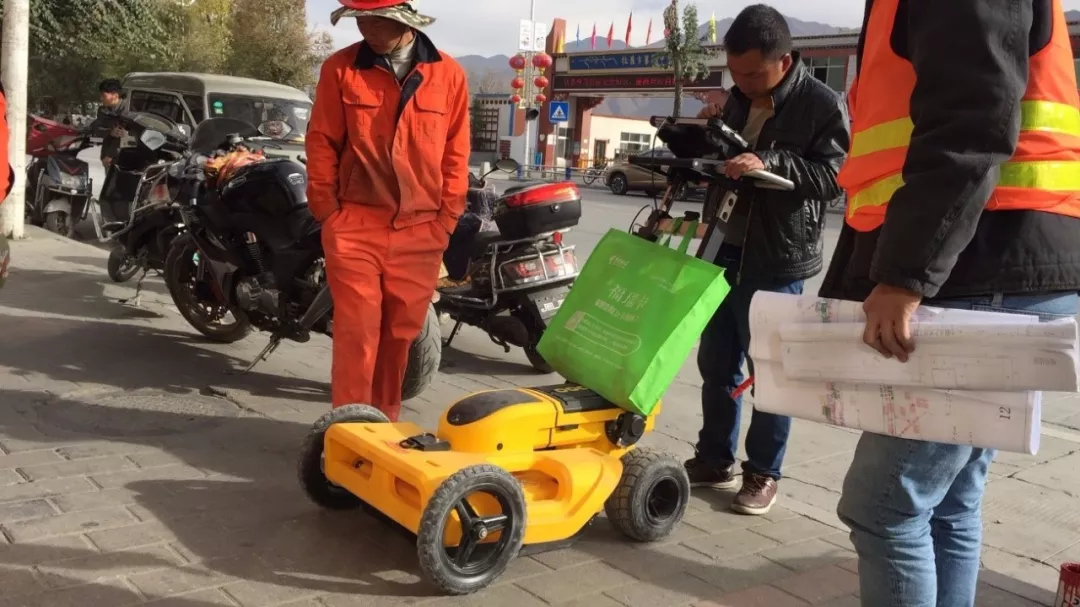

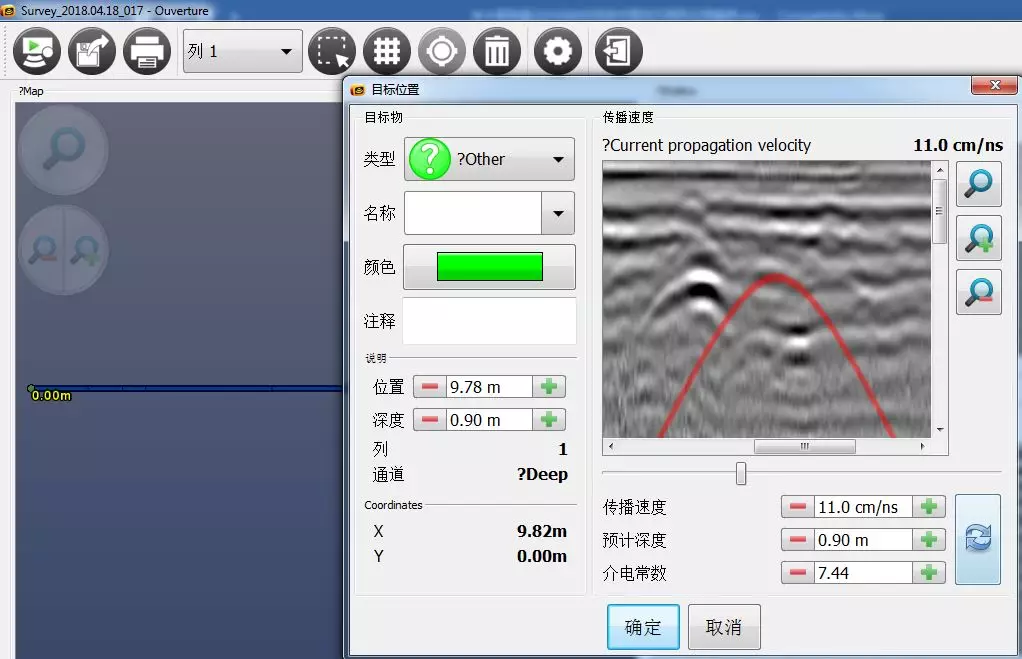

（1）安装好设备，首先利用已知管线对深度进行校准，获得电磁波在现场地下介质，传播的真实速度。

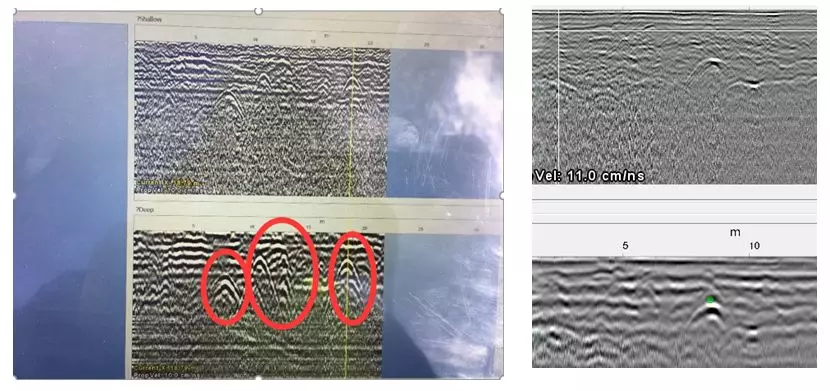

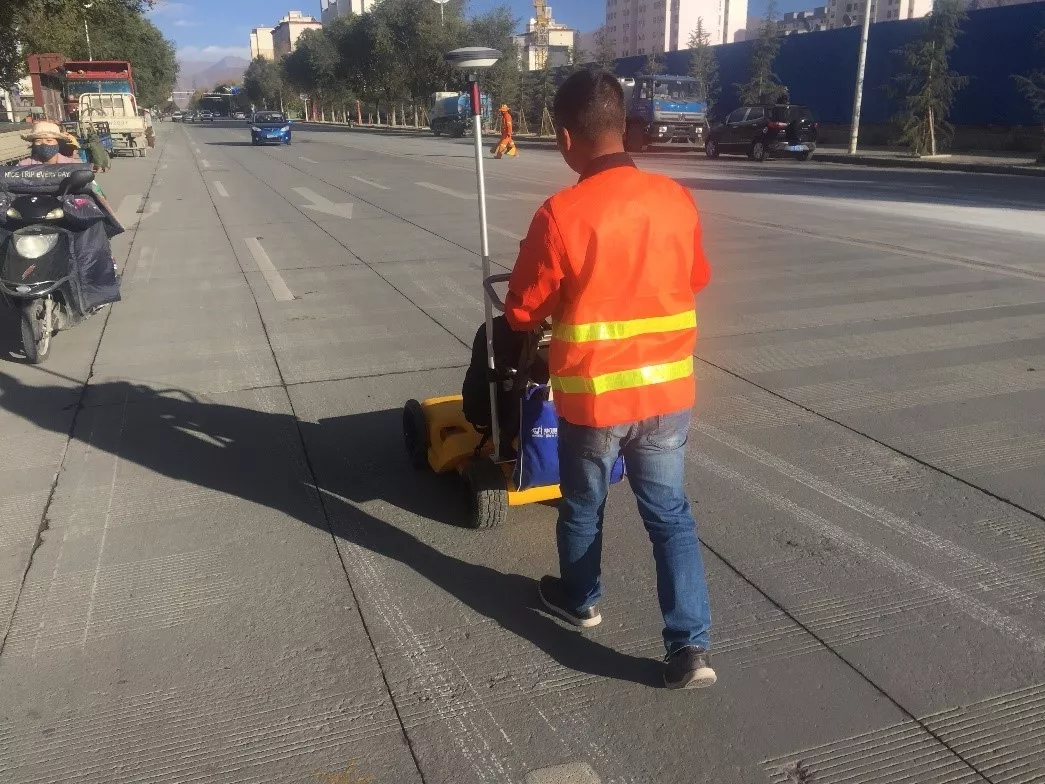

（2）然后在现场需要开挖的地方进行探测。通过多次同一位置探测，与多次不同位置探测，确认了管线的具体走向与深度。

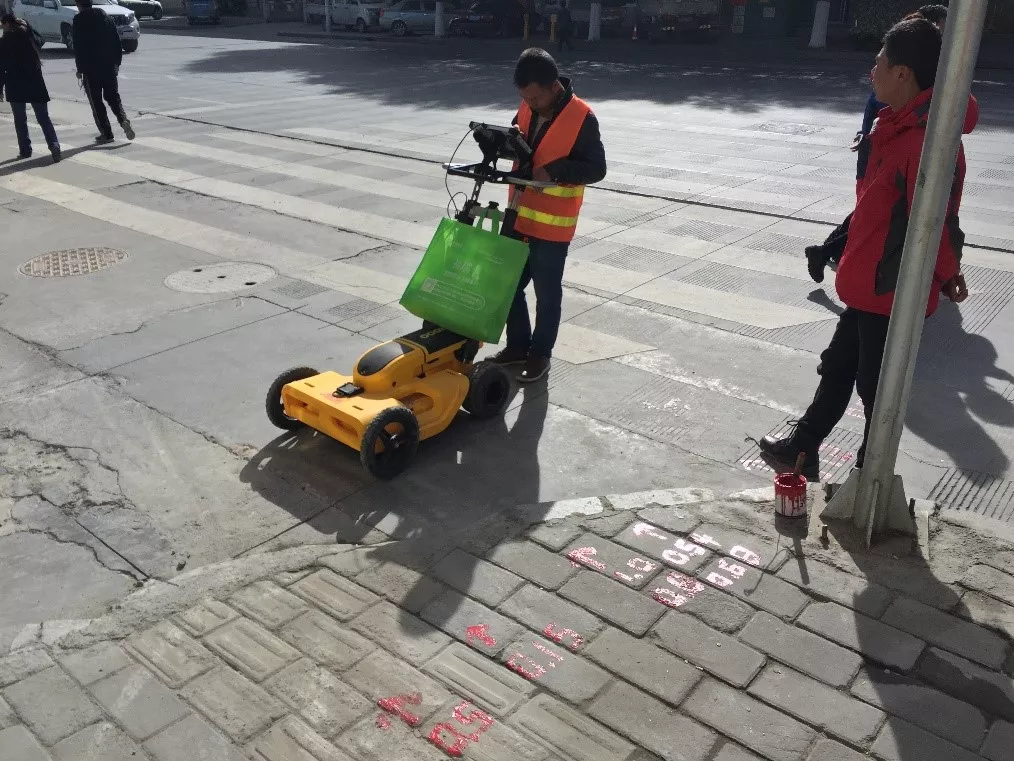

（3）通过油漆对现场已经探测出来的管线进行标注（位置、走向、深度）。

（4）结合现场资料进行分析，辅助了解地下管线情况。***终确认管线具体位置、管线类型、管径以及其他信息。

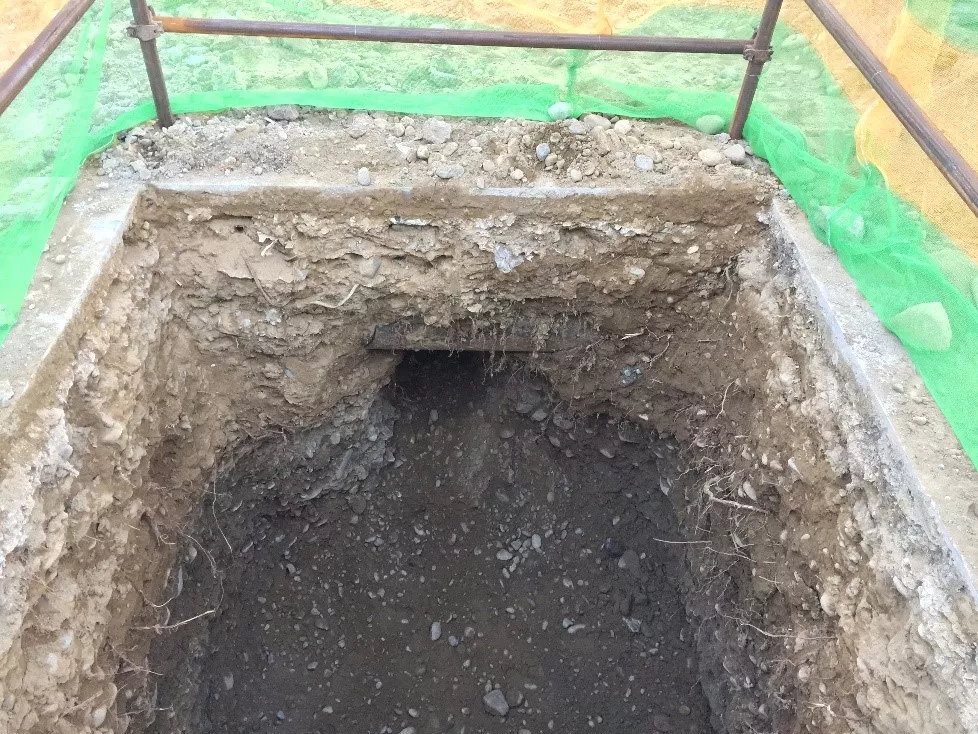

（5）用户根据探地雷达探测的成果进行开挖。可以使用机器直接进行开挖，在快到管线位置时可以转为人工开挖，提高用户工作效率。

1、施工开挖过程中，利用徕卡DS2000探测地下管线可以大大减少危险的发生，在保证施工前提下，可以尽量提高用户的工作效率，节省成本。

2、徕卡DS2000探地雷达，拥有两种工作频率（250MHz和700MHz），低频可以探测地下更深的地下管线，高频可以探测地下更小的地下管线。两种频率同时工作，保证了不会遗漏各种管线。
